Número de artículo.:
1XP8024-21Orden (MOQ):
1pcPago:
EXWPrecio de mercado:
$1333Origen del producto:
ChinaPuerto de embarque:
HKPlazo de entrega：
3-5 daysDescripción general
Codificador rotativo absoluto multiturno Siemens 1XP8024-21, interfaz SSI, 10–30 V CC, 8192 pasos/rev × 4096 rev, equivalente a Heidenhain EQN 425 2048
Características principales
Codificador rotativo absoluto multiturno original Siemens 1XP8024-21
(ID de Siemens 1056045-01), con rodamiento integral y acoplamiento de estator para montaje en eje hueco.
SSI (interfaz serie síncrona) en código Gray — 13 bits monovuelta (8192 pasos/rev) × 12 bits multiturno (4096 rev) = 25 bits de posición absoluta; sin necesidad de referenciado tras el encendido.
Amplio rango de alimentación de 10–30 V CC (28 mA a 24 V); frecuencia de reloj de hasta 1 MHz; tiempo de cálculo ≤ 5 µs.
Salidas adicionales de onda cuadrada incremental HTL, protegidas contra cortocircuitos (2 señales), para retroalimentación de velocidad/posición.
Funcionalmente idéntico al HEIDENHAIN EQN 425 2048 03S17-E0 (ID 1065029-11) — referencia cruzada verificada, reemplazo directo.
Uso típico: retroalimentación de motores y accionamientos SINAMICS / SIMOGEAR, ejes de avance CNC, posicionamiento de servomotores.
Descripción del producto
Este Siemens 1XP8024-21 original es un codificador rotativo absoluto multiturno para una retroalimentación precisa de posición angular y velocidad en servomotores y accionamientos. Informa la posición absoluta directamente a través de la interfaz SSI (código Gray), por lo que el accionamiento conoce su posición exacta inmediatamente después del encendido sin necesidad de un recorrido de referencia. Con 8192 pasos por revolución, 4096 revoluciones de rango multiturno, una amplia alimentación de 10–30 V CC y salidas incrementales HTL a prueba de cortocircuitos, es un componente de retroalimentación probado para sistemas de accionamiento Siemens. Según la documentación de Siemens, esta unidad es idéntica al HEIDENHAIN EQN 425 2048 03S17-E0 (ID 1065029-11). Por favor, confirme que la designación de pedido (SSI41H / SSI41T) y la versión de montaje coincidan con su máquina antes de realizar el pedido.
Especificaciones
| Marca | Siemens (OEM / equivalente de Heidenhain) |
| Modelo | 1XP8024-21 (ID de Siemens 1056045-01) |
| Tipo | Codificador rotativo absoluto multiturno, eje hueco ciego + acoplamiento de estator, rodamiento integral |
| Interfaz | SSI, código Gray |
| Designación de pedido | SSI41H / SSI41T |
| Posiciones por revolución | 8192 (13 bits) |
| Equivalente | HEIDENHAIN EQN 425 2048 03S17-E0, ID 1065029-11 |
El paquete incluye

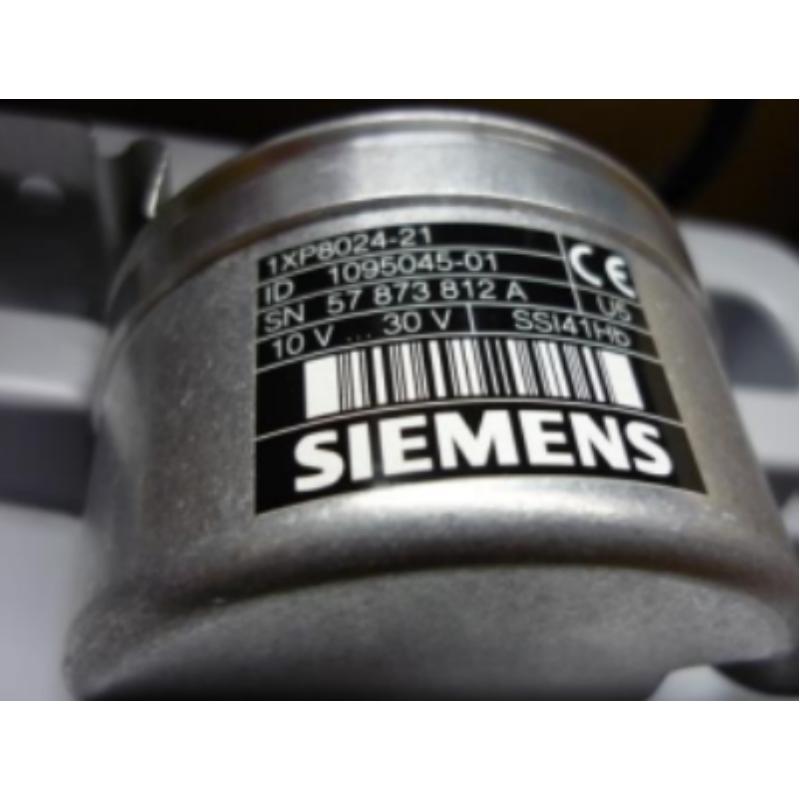

1 × codificador absoluto Siemens 1XP8024-21 (como se muestra en la imagen). Hardware de montaje / cable / acoplamiento no incluidos a menos que se indique lo contrario.
Producto recomendado
Siemens 1XP8024-10, misma familia de codificadores absolutos multiturno SSI 1XP8024 — 8192 pasos/rev × 4096 rev, 10–30 V CC, código Gray. Si su máquina requiere la versión 1XP8024-10, también la tenemos en stock.
